VLTF40陶瓷復材加工中心
整機：采用固定式工作臺、XYZ 三個直線軸均為主軸移動的高架橋式全動柱結構，如上圖所受；工作臺和工件在加工時保持靜止，并且刀庫與運動部件分離，使整個三軸導軌、滾珠絲杠和電機均遠離切削區，各軸負載比較勻，有很好的精度保持性和動態控制性能；主軸伺服電機為大功率交流伺 服電機，可進行重負荷切削；該機床廣泛應用于黑色及有色金屬、復合材 料等各類通用機械、汽車摩托車部件、注塑模具、鑄造鋼模、陶瓷材料、石英材料、 水晶材料、 石墨材料、通信產品加工。底座部件： 底座與兩側立柱整體鑄造結構設計，整機具有足夠的 強度、剛性和穩定性，設計理念先進新穎、合理，維修工藝性好。機床經 有限元分析及性能試驗驗證，其動態性能好、運動精度控制準確、加工精度穩定且保持性好。進給機構：三向進給單元采用臺灣上銀（HIWIN）或銀泰（PMI）公 司產品 C3 級精密雙螺母滾珠絲杠，在兩端施加預緊，可消除熱伸長造成的 精度損失；數字式進給伺服電機通過高扭轉剛度的進口聯軸器與滾珠絲杠直結，縮短傳動鏈，提高位置精度。導軌副：X 軸、Y 軸、Z 軸三向均采用臺灣上銀（HIWIN）或銀泰（PMI） 公司精密級線性滾柱式高剛度導軌支撐，控制性能優越、運動平穩、精度高，組合成符合數控技術發展的高剛性、高穩定性機械導向系統。主軸部件：高性能的臺灣進口整體直連主軸部件，響應快、控制性能 優越，其平衡等級達到 G1.6 級，在保證 12000rpm 高速運轉穩定性的同時， 溫升可以保持不大于 25 °C。主軸部件與主軸伺服電機直結，沒有同步帶的 噪聲和使用壽命影響。軸承采用日本 NSK 的主軸專用陶瓷鋼球、NBU15 進口潤滑脂潤滑，可使主軸軸承得到恒定和可靠的潤滑，既環保，又免維護，刀庫：配置的伺服刀庫刀具數量可以依照工藝要求選擇性配置，保證零 件在一次裝夾下自動完成銑、鉆、擴、鏜、鉸、攻絲等多種工序的加工，提 供 12 把/16 把/24 把等容量選擇。刀庫固定在底座后部，不隨運動部件移動，無刀庫及刀具重量對運動控制的影響。橫梁部件：橫梁、滑鞍、主軸箱等大件均采用優質樹脂砂造型、高強 度優質鑄鐵鑄造、箱形或蜂窩狀結構，并布置有足夠加強筋板，多次時效處理，從而使機床得到高剛性和長久穩定的精度?？刂葡到y(tǒng)：該機床采用 FANUC 0iMF 全新系列的數控系統，是 FANUC 公司的全數字式伺服控制系統，功能強大且可靠，具有較大的市場占 有率，操作維修方便，具有 RS232 和 CF 卡增容接口、LCD 液晶顯示屏， 方便編程、傳輸、存儲、顯示和通訊； 具有坐標聯動、誤差補償、刀 具管理、程序預讀、 自動報警等功能 。主要電氣元器件采用進口知名 品牌的產品配套，確保整個控制系統的穩定性 。根據用戶工廠工作環 境情況，機床的電控柜設置工業空調，保證電控元件的可靠工作環境。 電氣系統全面貫徹 GB5226 國家強制性標準，保證良好的人機環境 。機床的多項安全保護與互鎖措施，確保人機安全。工藝特色措施：機床的主要基礎零部件均有本公司制造完成，其加工精度 和工藝流程完全按照金城工業公司的定制數據完成。裝配工藝嚴格按照流程組 裝、檢查、檢測， 確保產品質量的穩定性和一致性； 一機一卡終身質量跟蹤。 整機100%均由鐳射檢測校驗。特色的整機防護結構，使得切削區的油霧、粉 塵與運動部件隔離，增加油霧煙塵收集裝置后可以集中處理由此而產生的污染。 二、 VLTF40陶瓷復材加工中心主要技術參數 名 稱單位參 數備 注加 工 范 圍三軸行程（X/Y/Z）mm500/400/450主軸端面至工作臺面距離mm120~570主軸中心至滑枕導軌面距離mm580工 作 臺工作臺尺寸（寬 x 長）mm400× 800工作臺 T 型槽mm3- 18H8最大承載kg500主 軸主軸轉速rpm12000主軸錐孔(刀柄）ISO40 (BT40)主軸電機kw5.5/7.5 速 度快速移動速度（X/Y/Z）m/min36/36/30切削進給速度mm/min1~ 10000刀 庫刀庫容量（圓盤式）把16最大刀具直徑/長度/重量 70／210mm/8kg刀具選刀方式任意選刀刀具交換時間（刀-刀）S1.8機床精度定位精度（X/Y/Z）mm0.008重復定位精度（X/Y/Z）mm0.005其 它最大鉆孔直徑（45 鋼）mm20最大攻絲直徑（45 鋼）mmM16銑削能力（45 鋼）cm。/min200氣源流量 / 氣壓500L/min 6~8bar電源容量kVA25切削液槽容積L320機床外觀尺寸（長×寬×高）mm4050×3430×3250機床重量kg11000三、VLTF40陶瓷復材加工中心主要配套件機械部分 序號名稱規格制造廠商備注1主要大件樹脂砂鑄件本公司制造2主軸部件BT40/12000臺灣直連3XYZ 滾珠絲杠雙螺母HIWIN/PMI訂制4滾珠絲杠軸承日本NSK/NACHI5刀庫BT4016臺灣6主軸恒溫油冷卻系統三河同飛7集中潤滑系統定時定量佛山河谷中日合資8煙霧收集裝置CRD-1500昆山漢諾威9氣動元件臺灣亞德克10液壓系統專業廠家定制11自動排屑裝置專業廠家定制 12導軌防護罩殼專業廠家協作13外鈑金防護罩殼專業廠家協作電氣部分 序號名稱規格制造廠商備注1數控系統0iMFFANUC10.4LCD2進給伺服電機及驅動裝置βi 系列FANUC3主軸伺服電機及驅動裝置βi 系列FANUC4無擋塊回零指示牌定制寶利數控5接觸器AC110V施耐德6繼電器DC24V和泉7自動開關/斷路器施耐德8變壓器專業配套公司9熱交換器三河同飛10機床操作面板定制寶利數控四、VLTF40陶瓷復材加工中心隨機附件機床隨機附件清單 序號名稱規格制造廠商備注1機床地腳螺栓及墊鐵1 套2數控刀柄及拉釘BT401 件3內六角扳手1 套5 件套4螺絲刀 +字和 –字1 套各一件機床隨機文件清單 序號名稱規格制造廠商備注1裝箱單1 套2機床合格證明書1 套3機床機械使用說明書2 套4機床電氣使用說明書2 套 含電氣原理圖 1 套5CNC 系統合格證/保證書1 套6系統出廠參數表1 套7CNC 系統資料操作編程2 份其中 1 份為光盤
查看詳情 →
RY745非金屬往復形砂線切割機床
機床的性能、主要用途和適用范圍RY745型金剛石砂線切割機，是本公司小型金剛石線切割機之一的非標型號機床。本機床使用金剛石線做往復循環走絲運動，弩形線架結構使金剛石線運行平穩不抖絲，高精度旋轉工作臺，并配有金剛石線彎曲度檢測裝置，保持恒張力切割。機床主體部件均采用傳統鑄件，經人工時效處理，人工鏟刮修整，確保機床長期不變形。機械部分采用半自動加油泵，拖板采用精密導軌，精密滾珠絲桿傳動，提高機床精度，主要部件采用進口精密軸承。自主研發的金剛石線切割專用智能控制系統，PLC觸摸屏操作，環保外殼護罩。本機具有自動上絲、高速切割、切面表面質量像磨床效果、安全高效、操作簡單等優點。本款C型金剛石線切割機主要用于脆性材料切片加工。本機床屬于物理加工方式，廣泛用于各類導電、半導電和不導電的脆性材料的切割加工，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石瑪瑙等等，只要硬度小于金剛石（莫氏硬度十）的脆性材料均在切割加工范圍內。 機床的特點： 1. C型設計本款金剛石線切割機優選采用C型懸臂式結構，人機接近性好，頂蓋和切割臺前面、側面的門可以打開，可切割比切割工作臺稍大尺寸，克服了其他結構對毛坯材料尺寸限制等缺點。 2. 主體采用傳統鑄件機床的穩定性好，是機床精度的保障。床身與主體部件均采用傳統鑄件澆鑄，加厚床身，經人工時效處理，人工鏟刮修整，確保機床的剛性和精度的長期穩定，穩定性高于鋼結構和鋁合金結構的機床。 3. 升級弩形線架線架升級為弩形線架結構，張力更大，使切割過程中不需用輔助緊絲措施，金剛石線運行平穩不抖絲，始終保持恒張力狀態，提升加工質量。此結構使機床結構更緊湊，金剛石線運行路線更短，提高了金剛石線的利用率，同時延長了金剛石線使用壽命。加長加大的絲筒，能容下更多金剛石線，延長了切割時長減少換線次數。4. 能耗低本機床有絲筒、X軸、Y軸、旋轉軸和水泵5個電機，總功率不足2KW,消耗功率在1.5KW以內，其他工具機床動則十幾KW的消耗。5. 切割速度快它比同類數控機床切割速度更快。切割翡翠可達到每小時30000-33333平方毫米的加工效率，同類數控機床的加工速度是0.0002mm/s,合成小時方正微切控制系統的切割速度就是5500平方毫米/小時。（根據材料的硬脆度具體情況，切割速度可調整上限。）6. 更智能、易操作專門針對脆性材料設計的切割控制系統，更智能，使操作更簡單更易學。本機的控制系統采用嵌入式控制系統，是標準的工業電腦，比傳統個人電腦更具備高可靠性，抗干擾能力強，功能強大，能適應于惡劣的工業環境。控制系統程序由我公司自主開發，集成了最新的切割算法，在切割過程中CPU根據切割材料的形狀和實時位移實時計算進給量，我們的切割參數只需設置切割效率（單位：平方毫米每小時）這一參數，在加工過程中可隨時調整切割速度，控制系統會自動調整進給速度。加倍易學，比傳統的控制系統只能設置切割速度（單位：毫米每秒）更科學，更人性化。今科微切控制系統會根據市場進步不間斷升級，越來越智能，傻瓜式操作方法，不需要操作人員有一定數控操作基礎，只要能識字就能很快學會操作。7. 一體化設計機床電柜一體化設計，節省占地面積。8. 增加故障報警自診斷功能這款C型金剛石線切割機控制系統附加的智能功能：故障報警自診斷功能，幫助客戶輕松解決使用過程中遇到問題。9. 工作臺加裝頂蓋設計工作臺封閉設計，減少環境污染，保持場地清潔。在保證不影響上下裝夾材料的便利性的前提下，解決切割液不外濺，使霧化的切削液在設備內循環利用，在有效節省切削液的同時，讓您的工作環境更干凈，更舒適。默認數控系統切一個產品規格?？啥ㄖ七x擇在一個工件上切割2個到3個產品規格，比如在同一個工件上切一個厚度為2mm的3片、切3mm的5片。（被機床主打切硬性，脆性材料及可帶切割液的產品為最佳） 技術參數機床參數機床類型單線金剛石線切割機，全自動金剛石線切割機，立式金剛石線切割機，往復運動走絲金剛石線切割機，一體式金剛石線切割機，落地式金剛石線切割機，切片用金剛石線切割機，C型金剛石線切割機，小型金剛石線切割機產品定位經濟型商用、家用、實驗室用機床型號RY745工作臺行程X×Y450×550mm線架間距400mm切割線條數1張絲機構弩形張絲金剛石線直徑0.2~0.4mm切片厚度最小小于1mm（直徑為200mm時）輔助功能上絲套裝、緊絲器加工件重量范圍≤200kg走絲速度最大13m/s張力波動50g儲絲量范圍 約400米（線徑0.37-0.45mm）切割方式豎切、橋架。外形尺寸長寬高1700×1250×2200mm （約）公司持續更新中 系統參數控制系統方正微切系統2.0功能急停、暫停、直線切、切形，自動檢測等切割速度范圍0~999992mm/小時（可根據材料具體情況調節上限）進給速度范圍0.0001mm/s～1mm/s （可根據材料具體情況調節上限）輥筒頻率HZ0~50往返次數1.36次/min轉動角度0~360度轉動速度0~200換向時間0~3秒智能功能 自動診斷報警功能、自動計算切割時長、實時位移實時計算進給量 耗材消耗品電鍍金剛石線配件導線輪 易損件易損件明細導輪軸承 其它參數顯示屏中文顯示PLC觸摸顯示屏機床消耗總功率1.6kW產品重量1020kg電源電壓單相AC220V壓縮空氣壓力0.7MPa油水分離器自動排水張力0.3Mpa~0.4Mpa環境參數工作溫度：12-30℃，工作濕度：20-60% 附件標準配件1、張緊輪 1個2、導向輪3個3、十字夾具 1套4、水泵 1個5、水箱 1個6、上絲裝置可選配件1、金剛石線2、靜音無油空氣壓縮機
查看詳情 →

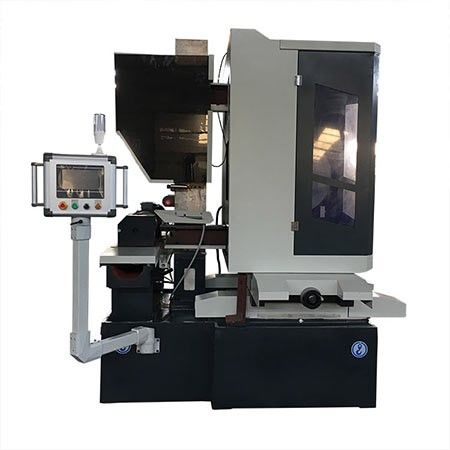

GC450伺服中走絲線切割機床
1.主要技術規格參數整機性能設備型號單位GC450機身主機尺寸(長/寬/高)mm1820*1520*2020設備總重量kg2000±50工作臺工作臺尺寸（寬×長）mm680*480液槽尺寸（寬×長）mm800*550行程X軸行程mm350Y軸行程mm450Z軸行程mm250加工能力切割厚度（電動可調）mm300切割錐度/工件厚度±6°/80工作臺最大承重kg300±20加工精度定位精度X/Ymm≤0.015/300mm重復定位精度X/Ymm≤0.008/300mm多刀切割精度mm10mm的四方，高40mm,±0.005表面粗糙度umRa≤0.8加工效率最大切割效率mm2∕min≥250常用切割效率mm2∕min≥150最大加工電流A≥8加工電源空載電壓V100消耗功率KW≤2.0走絲系統電極絲直徑mm?0.12- ?0.2絲筒走絲速度變頻調速緊絲方式雙向自動緊絲走絲速度m/s3-12工作槽過濾精度um＜10（可選配5微米）過濾方式高壓過濾方式工作液水基切割液環境和電電力380V±10%/50/60Hz/2kVA溫度溫度5-40℃/濕度40-80%氣壓kpa86-106kpa2.主要零部件配置表機床序號名 稱說 明品牌/產地選配機身部分1床身樹脂砂鑄造中國2Ｘ/Ｙ軸絲杠精密滾珠絲杠NMC C2級或南工藝臺灣上銀或PMI3Ｘ/Ｙ軸導軌精密直線導軌PMI臺灣上銀或THK4注油泵電腦自動中國5導輪加厚寶石導輪益昌/協業6導絲嘴鉆石材料中國7換向開關-昌德8過濾系統高壓過濾方式中國電源部分9電源控制柜高性能控制電源中國10工業控制計算機無風扇雙核CPU(4線程)中國11工業顯示屏-戴爾12伺服電機-松 下13驅動器-松 下14變頻器-臺灣士林15接觸器-正泰西門子16繼電器-正泰西門子17開關-金城18電容紅寶石/尼吉康
查看詳情 →
三爪超精密氣壓夾頭
夾持工件的同軸度及重現精度可達成1um。預設治具孔及預留自動潤滑管道：爪殼預設治具孔，有額外固定需要時不須再追加加工；且預留自動潤滑管道，可與自動潤滑裝置連結。前置式汽缸：汽缸與夾盤直結設計，確保作動及夾持的穩定性。生爪精密定位：設有定位銷使生爪在重復拆裝時仍保持良好的定位精度。超高精度夾持提高工作效率：夾持工件的同軸度及重復夾持精度可達成1um，簡化操作，實現高效率的精密加工。主要技術參數：型式/規格ABCDED1d(H7)D2HhWM2TK-0420.7512.712.7101.63082.55182570.33.2166-M5×0.8PTK-0639.7512.712.7152.440124.972634.570.33.22212-M5×0.8PTK-0865.7525.4––203.245167.64505099.57256-M10×1.5P 型式/規格M3T1T2TK-049～Φ3.183-M5×0.8P(PCDΦ88.9)––TK-069～Φ3.183-M6×1P(PCDΦ135.89)3-M6×1P(PCDΦ110)TK-086～Φ6.363-M8×1.25P(PCDΦ182.88)3-M8×1.25P(PCDΦ150) 型式/規格T3M1R1R2R3TK-04––6-M5×0.8P(PCDΦ88.9)30°––––TK-063-M6×1P(PCDΦ135.89)6-M6×1P(PCDΦ135.89)30°30°45°TK-083-M8×1.25P(PCDΦ100)6-M10×1.5P(PCDΦ182.88)30°30°30° 型式/規格爪T.I.R爪行程直徑重復夾持精度空壓夾持力Griooing Force(0.7mpa)最高回轉速凈重TK-040.00130.001310-3.145004.4TK-060.00130.001790-7.845009.8TK-080.00130.0011450-14.3400026.3
查看詳情 →

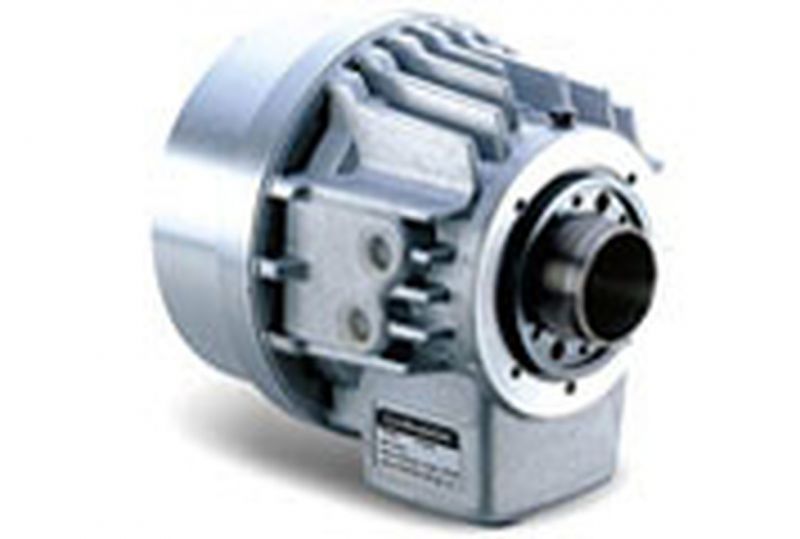

大孔徑中空油壓回轉缸
單一使用可使重復定位精度保證在2μm,組合使用的定位系統保持5μm的重復定位精度?？赏瑫r加工大中小不同的零件，并且每個工件安裝都無需在機床上重新校正中心。縮短裝夾的時間，能實現一人操作多臺機床，減少人力成本，增加效率。標準組合托板有150×300;300×300兩種形式，亦可為您量身定做特制的組合托板。主要技術參數：型式/規格A1B1CC1DEE1FF1P1452S9105.518030165140M6×1P8512-M10×1.5PP1666S9116.520935190168M6×1P9512-M12×1.75PP1881S10.7130.522235205168M6×1P11012-M12×1.75P 型式/規格GG1HH1JJ1KK1L1M1NN1PP1452S70110.2M60×2P120528340461555738596P1666S85121.2M75×2P14566994046157088100111P1881S100136M90×2P16681107.540461585103113126 型式/規格P1QQ1R1SS1TT1UU1P1452S4101.8M6×1P7.3137PT1/21304152183P1666S4116.8M6×1P7.3161PT1/21505166211P1881S4131.8M6×1P7.3176PT1/21755186226 型式/規格V maxV minW maxW1W minX1Z活塞行程mm活塞直徑mmP1452S17-345M58×1.5P2555.8520145P1666S19-347M74×1.5P2571.8522165P1881S21-450M89×2P2585.8525180 型式/規格最高回轉速rpm(minˉ1)GD2流量(l/min)最高使用壓力活塞面積最大推（拉）力推力側拉力側推力拉力P1452S65000.0353.940（3.9）1351244860(7.6)4464(43.7)P1666S56000.07440（3.9）1681556048(59.3)5580(54.7)P1881S48000.094.340（3.9）1891746804(66.7)6264(61.4)
查看詳情 →

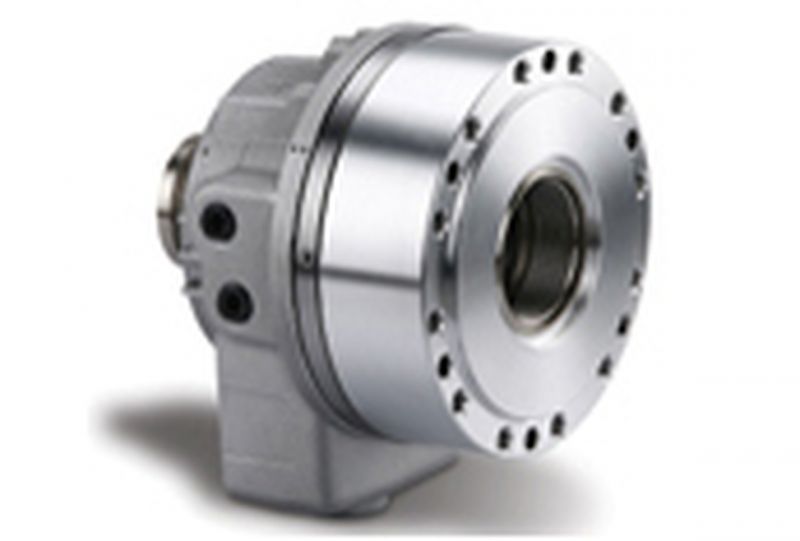

高速中空油壓回轉缸
規格為直徑116×高度43，材質采用淬硬鋼，其增強夾緊型最大至14000N，重復定位精度0.002mm，轉位4×90度，可應用于任何金屬加工機械的主軸及工作臺面，安裝方式為用8個M6螺釘從正面安裝鎖緊，有自動清潔功能和防護罩等。主要技術參數：型式/規格A1B1CC1DEE1FP10361112013625115100M5×0.8P65P124612126.515530130100M6×1P80P15521213619030170130M6×1P85P187517.5154.521535190160M6×1P125P20912116824035215180M6×1P140P25112719131045275230M6×1P166 型式/規格F1GG1HH1JP10366-M10×1.5P48126M42×1.5P8836P124612-M10×1.5P65134M55×2P9846P155212-M10×1.5P70145M60×2P11052P187512-M10×1.5P95162M85×2P15575P209112-M12×1.75P110183M100×2P16591P251112-M16×2P140218M130×2P206117.5 型式/規格J1KK1L1MM1NN1P10366832461544.6385564P12467636461552.9506476P155287.536461559.6557385P187510136461584.68098108P209111036461599.695108120P2511135404615134.6125148160 型式/規格PP1QQ1R1SS1TT1P103673680M5×0.8P5105PT3/81156P124685490M5×0.8P6116PT1/21156P1552964102M6×1P7135PT1/21306P18751214131M6×1P7164PT1/21604P20911384147M6×1P7180PT1/21856P25111785184M6×1P7230PT1/22107 型式/規格UU1V maxV minW maxW1W minX1ZP103617915410-539M44×1.5P24425P124618417210-540M52×1.5P25505P155219621017-547M58×1.5P25565P187523023520-550M84×2P25815P209125326025-555M99×2P25965P251130430224-655M134×2P251306 型式/規格活塞行程mm最高回轉速rpm(minˉ1)GD2活塞直徑mm流量 l/minP10361580000.0121053P12461570000.0191253P15522262000.0531553.9P18752547000.0961804.2P20913038000.162054.5P25113028000.52507
查看詳情 →

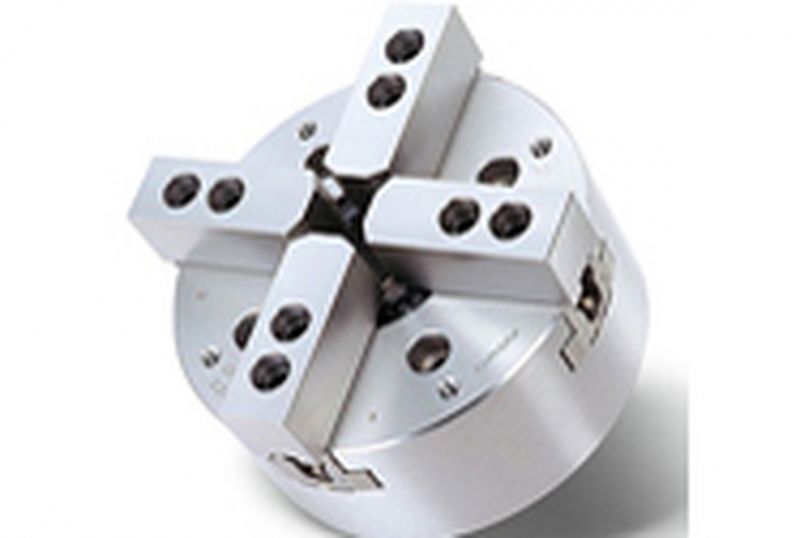

OPF系列四爪高速中空油壓夾頭
規格為長71×寬71×高43，材質采用淬硬鋼，其增強夾緊型最大至7000N，重復定位精度0.002mm，轉位4×90度，應用于線切割，電火花主軸，小型零件加工，安裝需要4個M6螺釘從反面安裝鎖緊，有自動清潔功能等。主要技術參數：形式/規格主軸鼻端番號ABC(h6)DEE1FGHOPF-206A2-51698114082.56315––5116104.8OPF-208A2-6(A2-5)21091170106.37517235150133.4OPF-210A2-8(A2-6)254100220139.71918285190171.4OPF-212A2-8304110220139.71918––6190171.4OPF-215A2-11(A2-8)381133300196.86922336260235 形式/規格H1IJKLOPF-206PCDΦ1454-M10×1.5P456-M10×1.5P16OPF-208PCDΦ1804-M10×1.5P526-M12×1.75P18OPF-210PCDΦ2254-M12×1.75P756-M16×2P19OPF-212PCDΦ2504-M12×1.75P916-M16×2P25OPF-215PCDΦ3244-M12×1.75P117.56-M20×2.5P28 形式/規格MPN maxN minO maxO minP maxP minQRSTOPF-206202732.3529.624711-13112192OPF-208252739.135.4301014.5-1.5351420.52OPF-210302851.547.134128.5-10.54016252OPF-2123030.561.656.346128-155021282OPF-2154382.37746137-15622242.55 形式/規格UWVXY通孔直徑柱塞行程單位(mm)OPF-206M55×2P372073––4512OPF-208M60×2P393095104.85216OPF-210M85×2P4340110133.47519OPF-212M100×2P5150129––9123OPF-215M130×2P6648165171.4117.523 形式/規格爪行程最高回轉速最大拉力最大靜壓持力最大設定油壓壓力單位直徑mmrpm(minˉ1)（KN）（KN）（mpa）OPF-2065.545001630（16）4180（41）21（2.1）OPF-2087.436002440（24）6010（59）19（1.9）OPF-2108.832003160（31）8050（79）20（2.0）OPF-21210.625004080（40）10400（102）20（2.0）OPF-21510.618005400（53）13600（134）19（1.9） 形式/規格凈重搭配油壓缸型號夾持范圍OPF-20614.2P1246Φ22～Φ169OPF-20824.5P1552Φ25～Φ210OPF-21038.1P1875Φ28～Φ254OPF-21260.5P2091Φ35～Φ304OPF-215111.5P2511Φ63～Φ381
查看詳情 →

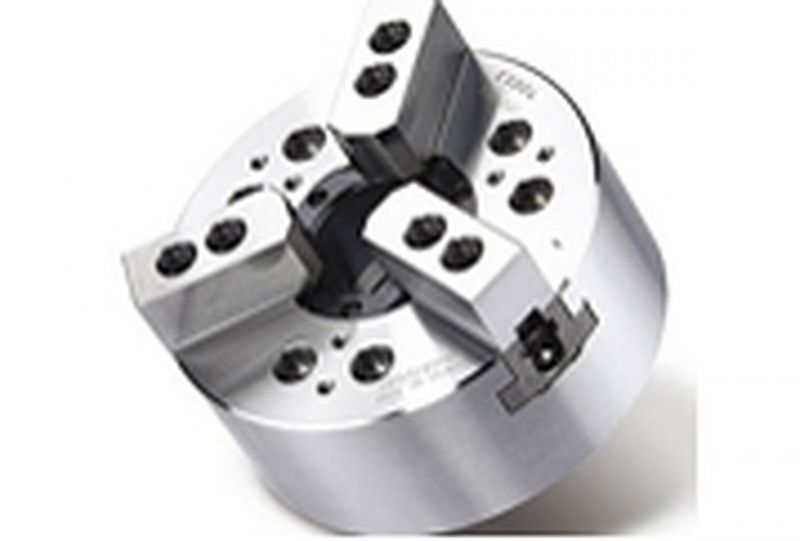

三爪高速中空油壓夾頭
直徑100*高度43，增加DLC涂層，使卡盤的抗腐蝕性更加優秀，并且增加至HRC109度的硬度，使定位齒極難磨損，可重復裝夾250萬次，應用于中、小型金屬加工機械的主軸及工作臺面，需8個M6螺釘從正面安裝鎖緊。主要技術參數：形式/規格主軸鼻端番號ABC(h6)DEFHJOPB-206A2-517081140Φ82.563205PCDΦ12252OPB-208A2-621591170Φ106.375225PCDΦ15066OPB-210A2-8254100220Φ139.719305PCDΦ18081 形式/規格KMN maxN minVWOPB-2066-M10×1.5P2036.3533.62037.5OPB-2086-M12×1.75P2546.642.93039.5OPB-2106-M16×2P3054.650.14043 形式/規格O maxO minP maxP minQRSTOPB-20621.19.16.9-5.13112232OPB-20826.611.69.9-6.13514252OPB-21033.113.68.9-10.14016252 形式/規格UXY通孔直徑柱塞行程爪行程OPB-206M60×2P73104.8OPB-208M75×2P80133.4(mm)(mm)（直徑）OPB-210M90×2P110171.452125.566167.481198.8 形式/規格最高回轉速最大拉力最大靜壓持力最大設定油壓OPB-206OPB-208rpm(minˉ1)（KN）（KN）壓力OPB-21060002200（21.5）5900（58）21（2.0）50003400（33）8800（86）26（2.5）42004300（42）11100（109）20（2.0） 形式/規格凈重搭配油壓缸型號夾持范圍OPB-20612.3P1452SΦ13～Φ170OPB-20821.7P1666SΦ47～Φ215OPB-21033.6P1881SΦ34～Φ254
查看詳情 →

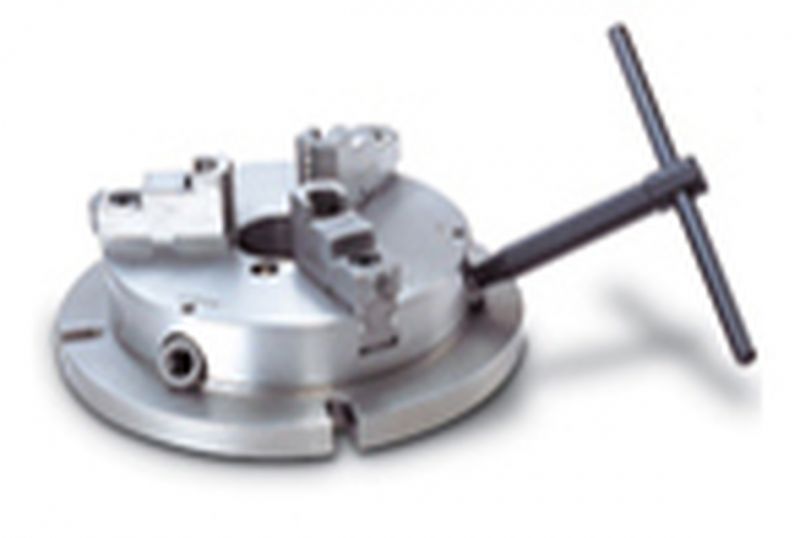

強力超薄型夾盤
把手和盤面成30°角，旋轉操作更便利。薄型設計，可增加機械加工之容許長度。外徑成凸緣設計，裝卸容易。強力型設計可共用生爪。主要技術參數：型式/規格A1A2B1B2CDEFGHNBK-0622017058181301474563-M10×1.5P68NBK-0827021065201551726063-M10×1.5P82NBK-1031525573201902108063-M12×1.75P93NBK-12370305802225028510553-M12×1.75P118 型式/規格JKLM外經把握內徑把握凈重NBK-0626401013Φ8～Φ160Φ48～Φ15010.6NBK-0828431113Φ11～Φ200Φ62～Φ19018.1NBK-1032521216Φ12～Φ250Φ72～Φ24027.9NBK-1240591418Φ15～Φ300Φ86～Φ29042.9
查看詳情 →
內藏式中空(氣)油壓三爪夾盤
規格為直徑116×高度43，材質采用淬硬鋼，其增強夾緊型最大至14000N，重復定位精度0.002mm，轉位4×90度，可應用于任何金屬加工機械的主軸及工作臺面，安裝方式為用8個M6螺釘從正面安裝鎖緊，有自動清潔功能和防護罩等。主要技術參數：型式/規格ABCDEFGHIJKMO-04155115––1577.5103.52649.5141023MO-05185135––15951283362141025MO-0622416925161181584073201231MO-0826521030201381804295251435MO-10315254522315019646110301640MO-12375304802316521954129302150 型式/規格LMNOPMO-0413φ9(PCDφ135)PT1/8M8×1.25P––MO-0513φ9(PCDφ165)PT1/4M8×1.25P3-M8×1.25P(PCDΦ100)MO-0618φ11(PCDφ202)PT1/4M10×1.5P3-M8×1.25P(PCDΦ134)MO-0818φ11(PCDφ243)PT1/4M10×1.5P3-M10×1.5P(PCDΦ136)MO-1018φ13(PCDφ285)PT1/4M12×1.75P3-M12×1.75P(PCDΦ170)MO-1218φ17(PCDφ340)PT3/8M16×2P3-M12×1.75P(PCDΦ200) 型式/規格QRS活塞面積（cm2）柱塞行程MO-04––6447579MO-05––80477410MO-06––80479712MO-083-M10×1.5P(PCDΦ186)804715616MO-103-M12×1.75P(PCDΦ230)804723519MO-123-M12×1.75P(PCDΦ260)805529223 型式/規格爪行程（直徑）最大靜夾持力最大設定油壓壓力空壓夾持力MO-042400-23.515（1.5）1100（10.8）MO-053285-32.220（2.0）1300（12.7）MO-065040-49.420（2.0）2000（19.6）MO-088100-79.420（2.0）3300（32.3）MO-1012210-119.720（2.0）4800（47.0）MO-1214500-142.120（2.0）5100（50.0） 型式/規格凈重夾持范圍MO-04Φ9～Φ115MO-05Φ12～Φ135MO-0611.2Φ15～Φ169MO-0821Φ20～Φ210MO-1036.8Φ33～Φ254MO-1256.4Φ40～Φ304
