一、VLTF90陶瓷復材加工中心結構簡述

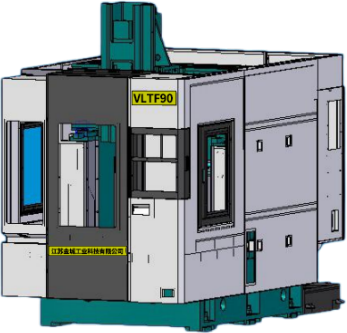

整機：采用固定式工作臺、XYZ 三個直線軸均為主軸移動的高架橋式 全動柱結構， 如上圖所受； 工作臺和工件在加工時保持靜止， 并且刀庫與運 動部件分離，使整個三軸導軌、滾珠絲杠和電機均遠離切削區，各軸負載比較 均勻，有很好的精度保持性和動態控制性能；主軸伺服電機為大功率交流伺服 電機，可進行重負荷切削； 該機床廣泛應用于黑色及有色金屬、復合材料等各 類通用機械、汽車摩托車部件、注塑模具、鑄造鋼模、陶瓷材料、 石英材料、
水晶材料、 石墨材料、通信產品加工。
底座部件： 底座與兩側立柱整體鑄造結構設計， 整機具有足夠的強度、 剛性和穩定性， 設計理念先進新穎、合理， 維修工藝性好。機床經有限元分析 及性能試驗驗證，其動態性能好、運動精度控制準確、加工精度穩定且保持性
好。
進給機構：三向進給單元采用臺灣上銀（HIWIN）或銀泰（PMI）公司產品 C3 級精密雙螺母滾珠絲杠，在兩端施加預緊，可消除熱伸長造成的精度損失； 數字式進給伺服電機通過高扭轉剛度的進口聯軸器與滾珠絲杠直結，縮短傳動 鏈，提高位置精度。針對粉塵的工作環境，在絲杠上增加二次隔離裝置--彈性護
罩，進一步提高絲杠部件的工作環境。
導軌副：X 軸、Y 軸、Z 軸三向均采用臺灣上銀（HIWIN）或銀泰（PMI） 公司精密級線性滾柱式高剛度導軌支撐，控制性能優越、運動平穩、精度高， 組合成符合數控技術發展的高剛性、高穩定性機械導向系統。針對粉塵的工作
環境，在導軌滑塊上再增加一道隔板防護，進一步提高導軌部件的工作環境。
主軸部件：高性能的臺灣進口整體直連主軸部件，響應快、控制性能優越， 其平衡等級達到 G1.6 級，在保證 12000rpm 高速運轉穩定性的同時，溫升可以 保持不大于 25 °C 。主軸部件與主軸伺服電機直結，沒有同步帶的噪聲和使用 壽命影響。軸承采用日本 NSK 的主軸專用陶瓷球、NBU15 進口潤滑脂潤滑， 可使主軸軸承得到恒定和可靠的潤滑，既環保，又免維護，性能卓越；專有的
主軸氣密保護，對立式加工的主軸軸承具有有效的安全保護。
刀庫：配置的固定排刀座式的刀具倉，刀具數量可以依照工藝要求選擇性配置，標準容 量為 6 把，基本可以滿足零件在一次裝夾下自動完成銑、鉆等多種工序的加工。其工作方式： 換刀時刀庫門簾自動打開,主軸將刀具歸倉，再抓取新選擇的刀具；完成刀具交換程序后，刀庫門
簾再自動封閉，隔離切削粉塵等。
橫梁部件： 橫梁、滑鞍、主軸箱等大件均采用優質樹脂砂造型、高強度優 質鑄鐵鑄造、箱形或蜂窩狀結構，并布置有足夠加強筋板，多次時效處理，從
而使機床得到高剛性和長久穩定的精度。
控制系統： 該機床采用 FANUC 0iMF 全新系列的數控系統 ，是 FANUC 公司的全數字式伺服控制系統，功能強大且可靠，具有較大的市場占有率， 操作維修方便，具有 RS232 和 CF 卡增容接口 、LCD 液晶顯示屏 ，方便編 程、傳輸、存儲、顯示和通訊；具有坐標聯動、誤差補償、刀具管理、程 序預讀、自動報警等功能。主要電氣元器件采用進口知名品牌的產品配套， 確保整個控制系統的穩定性。根據用戶工廠工作環境情況，機床的電控柜
設置工業空調，保證電控元件的可靠工作環境。
電氣系統全面貫徹 GB5226 國家強制性標準，保證良好的人機環境。
機床的多項安全保護與互鎖措施，確保人機安全。
工藝特色措施：機床的主要基礎零部件均有本公司制造完成，其加工精度 和工藝流程完全按照金城工業科技公司的定制數據完成。裝配工藝嚴格按照流 程組裝、檢查、檢測，確保產品質量的穩定性和一致性； 一機一卡終身質量跟
蹤。
整機 100%均由鐳射檢測校驗。特色的整機防護結構，使得切削區的油霧、粉塵 與運動部件隔離，增加油霧煙塵收集裝置后可以集中處理由此而產生的污染。
公司自行開發的功能軟件包：
當機床立式主軸通過自動或手動轉換為臥式主軸（如安裝臥式側銑頭）時， 通過執行專用指令代碼，可自動實現側面鏜孔精加工（鏜刀頭徑向自動讓刀）的 特殊要求，反之也可由側面臥式加工方式轉換為立式加工方式時自動實現精鏜加
工之讓刀要求。
快速移動和切削進給的反響間隙分別補償 |
針對機床實際使用時進給速變化情況，如快速—快速、快速—進給、進給 —快速、進給—進給這 4 種正/反向的轉換，機床的實際間隙量有所不同。由于 在出廠時對快速移動或切削進給分別進行了反向間隙測量，并通過軟件實現了 上述 4 種情況下補償與之相匹配的的間隙量，從而提升了機床的動態定位精度，
滿足較高精度的加工。
二、VLTF90陶瓷復合加工中心主要技術參數
名 稱 | 單位 | 參 數 | 備 注 |
加 工 范 圍 | 三軸行程（X/Y/Z） | mm | 900/900/450 |
|
主軸端面至工作臺面距離 | mm | 120~570 | 可以定制 |
主軸中心至橫梁導軌面距離 | mm | 580 |
|
工 作 臺 | 工作臺尺寸（寬 x 長） | mm | 900×900 |
|
工作臺 T 型槽 | mm | 5- 18H8 |
|
最大承載 | kg | 750 |
|
主 軸 | 主軸轉速 | rpm | 12000 |
|
主軸錐孔(刀柄） |
| ISO40 (BT40) |
|
主軸電機 | kw | 7.5/ 11 |
|
速 度 | 快速移動速度（X/Y/Z） | m/min | 36/36/30 |
|
切削進給速度 | mm/min | 1~ 10000 |
|
刀 庫 | 刀庫容量（排刀座式） | 把 | 6 |
|
最大刀具直徑/長度/重量 |
|  70／210mm/8kg
|
|
刀具選刀方式 |
| 任意選刀 |
|
刀具交換時間（刀-刀） | S | 6 |
|
機床 精度 | 定位精度（X/Y/Z） | mm | 0.008 |
|
重復定位精度（X/Y/Z） | mm | 0.005 |
|
其 它 | 最大鉆孔直徑（45 鋼） | mm | 20 |
|
最大攻絲直徑（45 鋼） | mm | M16 |
|
銑削能力（45 鋼） | cm。/min | 200 |
|
氣源流量 / 氣壓 |
| 500L/min 6~8bar |
|
電源容量 | kVA | 35 |
|
切削液槽容積 | L | 320 |
|
機床外觀尺寸（長×寬×高） | mm | 2750×3900×3500 |
|
機床重量 | kg | 13200 |
|
三、VLTF90陶瓷復材加工中心主要配套件
機械部分
序號 | 名稱 | 規格 | 制造廠商 | 備注 |
1 | 主要大件 | 樹脂砂鑄件 | 本公司制造 |
|
2 | 主軸部件 | BT40/12000 | 臺灣 | 直連 |
3 | XYZ 滾珠絲杠 | 雙螺母 | HIWIN/PMI | 訂制密封 |
4 | XYZ 直線滾動導軌 |
| HIWIN/PMI | 訂制密封 |
5 | XYZ 滾珠絲杠軸承 |
| NACHI 或 KOYO |
|
6 | 排刀座式刀庫 | BT4006 | 臺灣 |
|
7 | 主軸恒溫油冷卻系統 |
| 三河同飛 |
|
8 | 集中潤滑系統 | 定時定量 | 佛山河谷 | 中日合資 |
9 | 粉塵收集裝置 |
| 定制 |
|
10 | 氣動元件 |
| 臺灣亞德克 |
|
11 | 導軌防護罩殼 |
| 專業廠家協作 |
|
12 | 外鈑金防護罩殼 |
| 專業廠家協作 |
|
電氣部分
序號 | 名稱 | 規格 | 制造廠商 | 備注 |
1 | 數控系統 | 0iMF | FANUC | 10.4 LCD |
2 | 進給伺服電機及驅動裝置 | βi 系列 | FANUC |
|
3 | 主軸伺服電機及驅動裝置 | βi 系列 | FANUC |
|
4 | 無擋塊回零指示牌 | 定制 | 寶利數控 |
|
5 | 接觸器 | AC110V | 施耐德 |
|
6 | 繼電器 | DC24V | 和泉 |
|
7 | 自動開關/斷路器 |
| 施耐德 |
|
8 | 變壓器 |
| 專業配套公司 |
|
9 | 熱交換器 |
| 三河同飛 |
|
10 | 機床操作面板 | 定制 | 寶利數控 |
|
四、VLTF90陶瓷復材加工中心隨機附件
機床隨機附件清單
序號 | 名稱 | 規格 | 制造廠商 | 備注 |
1 | 機床地腳螺栓及墊鐵 | 1 套 |
|
|
2 | 數控刀柄及拉釘 | BT40 |
| 1 件 |
3 | 內六角扳手 | 1 套 |
| 5 件套 |
4 | 螺絲刀 +字和 –字 | 1 套 |
| 各一件 |
機床隨機文件清單
序號 | 名稱 | 規格 | 制造廠商 | 備注 |
1 | 裝箱單 |
|
| 1 套 |
2 | 機床合格證明書 |
|
| 1 套 |
3 | 機床機械使用說明書 |
|
| 2 套 |
4 | 機床電氣使用說明書 |
|
| 2 套 含電氣原理圖 1 套 |
5 | CNC 系統合格證/保證書 |
|
| 1 套 |
6 | 系統出廠參數表 |
|
| 1 套 |
7 | CNC 系統資料 | 操作編程 |
| 2 份其中 1 份為光盤 |
五、VLTF90陶瓷復材加工中心執行標準
GB/T 9061-2006 金屬切削機床通用技術條件
GB 5226.1-2008 機械安全 機械電氣設備 第 1 部分 通用技術條件
GB 15760-2004 金屬切削機床安全防護通用技術條件
GB/T 18400.2-2010 加工中心檢驗技術條件 第 2 部分 立式或帶垂直主回轉
軸的萬能主軸頭機床幾何精度檢驗
GB/T 18400.4-2010 加工中心檢驗技術條件 第 4 部分 線性或回轉軸線的定
位精度和重復定位精度檢驗
六、VLTF90陶瓷復合加工中心的工作環境
電源:3AC 380V±10% 50HZ±1HZ
海拔高度:≤1500m
環境溫度:5～45°
相對濕度:≤85%
環境:無有害和腐蝕性氣體、液體、粉塵；無強烈震動、強磁場、強輻射
